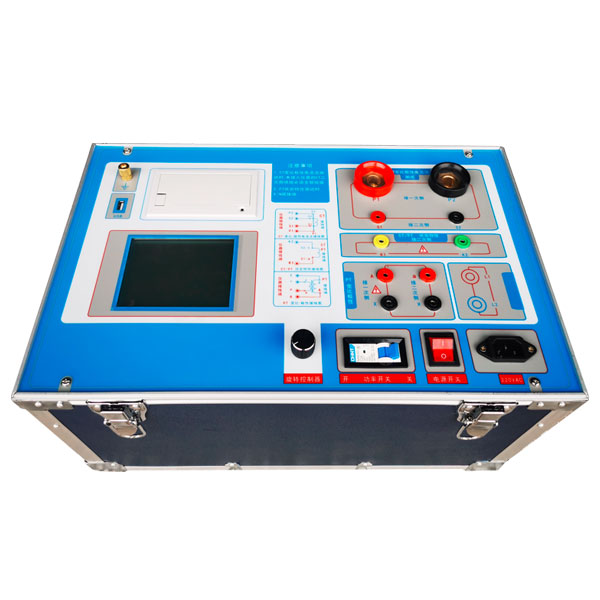

CTP-805系列工频互感器综合测试仪
u8国际工频互感器综合测试仪、互感器综合测试仪、工频互感器测试仪
参考标准GB 1207-2006 、GB 1208-2006
产品优势大屏幕液晶，图形化显示接口； 按规程自动给出 CT/PT（励磁）拐点值； 自动给出 5%和 10%误差曲线； 可保存 3000 组测试资料，掉电后不丢失。
产品价格：来电咨询生产厂家：南电至诚电力设备u8国际全国24小时销售热线:
400-871-8761销售热线：400-871-8761
罗经理：18086449691
地址：湖北省武汉市东湖新技术开发区光谷大道3号激光工程设计总部二期研发楼06幢06单元15层5号E392
u8国际邮箱：027-82621016
产品特点
支持检测 CT 和 PT；
满足 GB1207、GB1208 等规程要求；
u8国际无需外接其它辅助设备，单机即可完成所有检测项目；
u8国际自带微型快速打印机、可直接现场打印测试结果；
u8国际采用智能控制器，操作简单；
大屏幕液晶，图形化显示接口；
按规程自动给出 CT/PT（励磁）拐点值；
自动给出 5%和 10%误差曲线；
可保存 3000 组测试资料，掉电后不丢失；
u8国际支持 U 盘转存资料，可以通过标准的 PC 进行读取，并生成 WORD 报告；
小巧轻便≤22Kg，非常利于现场测试。
技术参数
CTP-805系列工频互感器综合测试仪测试功能：
CT | PT |
u8国际• 伏安特性（励磁特性） 曲线 | u8国际• 伏安特性（励磁特性） 曲线 |
• 自动给出拐点值 | • 自动给出拐点值 |
• 自动给出 5%和 10%的误差曲线，可测限值系数实际值（ALF） | • 变比测量 |
u8国际• 变比测量 | u8国际• 极性判断 |
u8国际• 极性判断 | • 交流耐压测试 |
• 一次通流测试 | • 铁心退磁 |
• 交流耐压测试 | • PT 伏安特性电压倍数可调(1.2—3.5) |
• 铁心退磁 | |
•可测中低压互感器，零序互感器伏安特性 |
u8国际CTP-805A工频互感器综合测试仪参数：
项 目 | 参 数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | u8国际0～1200V（电流最大设置 20A） | |
大电流输出 | 0～600A | |
励磁测量精度 | u8国际≤0.5%（0.3%*读数+0.2%*量程） | |
CT 变比测量 | 范围 | ≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT 变比测量 | 范围 | 3--500KV |
精度 | ≤0.5% | |
工作环境 | 温度：－10℃ ~ 40℃ , 湿度： ≤90% | |
尺寸、重量 | 尺寸：450mm × 280mm × 300mm ， 重量： ≤25Kg | |
CTP-805B工频互感器综合测试仪参数：
项 目 | u8国际参 数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0～2500V（电流最大设置 20A） | |
大电流输出 | 0～600A | |
励磁测量精度 | u8国际≤0.5%（0.3%*读数+0.2%*量程） | |
CT 变比测量 | 范围 | u8国际≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT 变比测量 | 范围 | 3--500KV |
精度 | ≤0.5% | |
工作环境 | 温度：－10℃ ~ 40℃ , 湿度： ≤90% | |
尺寸、重量 | 尺寸：450mm × 280mm × 300mm ， 重量： ≤25Kg | |
CTP-805C工频互感器综合测试仪参数：
项 目 | 参 数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | u8国际0～2500V（电流最大设置 20A） | |
大电流输出 | 0～1000A | |
励磁测量精度 | ≤0.5%（0.3%*读数+0.2%*量程） | |
CT 变比测量 | 范围 | ≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT 变比测量 | 范围 | 3--500KV |
精度 | ≤0.5% | |
工作环境 | 温度：－10℃ ~ 40℃ , 湿度： ≤90% | |
尺寸、重量 | 尺寸：450mm × 280mm × 300mm ， 重量： ≤25Kg | |
CTP-805D工频互感器综合测试仪参数：
项 目 | 参 数 | |
工作电源 | u8国际AC220V±10% 、50Hz | |
设备输出 | 0～2500V（电流最大设置 20A） | |
大电流输出 | 0～1000A | |
励磁测量精度 | ≤0.5%（0.3%*读数+0.2%*量程） | |
CT 变比测量 | 范围 | u8国际≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT 变比测量 | 范围 | 3--500KV |
精度 | ≤0.5% | |
工作环境 | 温度：－10℃ ~ 40℃ , 湿度： ≤90% | |
尺寸、重量 | u8国际尺寸：450mm × 280mm × 300mm ， 重量： ≤25Kg | |
